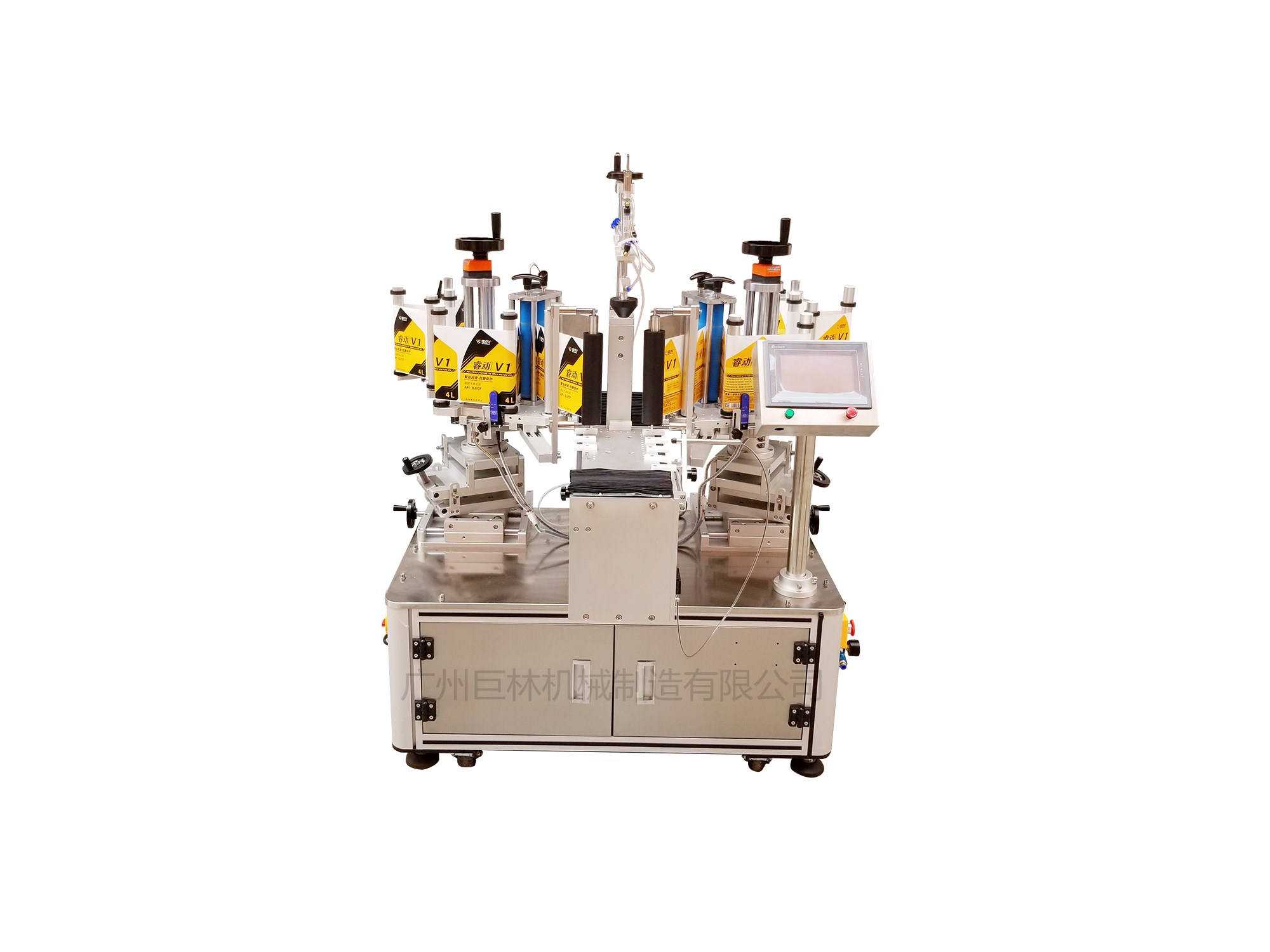

半自動雙面貼標機
【半自動雙面貼標機】詳細信息

一、技術參數（以下為標準機型技術參數，其他特殊要求和功能，可量身訂做）

貼標精度： ±0.5mm (不含產品、標簽誤差)；
貼標速度： 15～30件/分鐘（與產品尺寸與人工放料速度有關）；
適用產品尺寸：長度：20mm～300mm 寬（厚）度：20mm～200mm 高度：50mm～350mm（可根據產品尺寸訂做）
適用標簽尺寸：長度：15mm～200mm 寬度（底紙寬度）：15mm～170mm
整機尺寸： 約1220mm×1250mm×1470mm（長×寬×高）；
適用電源： 220V/50HZ；
整機重量： 約270Kg。
適用標簽內徑：Ø76mm 適用標簽外徑：Ø 300mm

二、基本用途

適用于扁瓶、圓瓶、方瓶的單面和雙側面貼標，如洗發水、洗衣液扁瓶，潤滑油扁瓶，洗手液圓瓶等雙側面貼標，兩面同貼，雙標提高生產效率，廣泛應用于日化、化妝品、石化、醫藥等行業。
可選配色帶打碼機和噴碼機，實現在標簽上打印生產日期和批號信息，實現貼標-賦碼一體化。

三、適用范圍
◆ 適用標簽：不干膠標簽、不干膠膜、電子監管碼、條形碼等。
◆ 適用產品：要求在側平面、側面大弧度面、圓周面上貼附標簽的產品。
◆ 應用行業：廣泛應用于化妝品、日化、電子、醫藥、五金、塑膠等行業。
◆ 應用實例：洗發水扁瓶貼標、潤滑油扁瓶貼標、洗發水圓瓶貼標等。
四、工作過程
＊核心工作原理：放好產品，腳踩腳踏開關，傳回信號到貼標控制系統，在適當位置控制系統控制送出標簽并貼附在產品待貼標位置上并覆標，一張標簽的貼附動作完成。
＊操作過程：放產品—>踩下腳踏開關—>產品輸送—>貼標（設備自動實現）—>取走已貼標產品。
五、功能特點
◆ 功能強大，一臺機可實現多種產品的單面和雙面貼標（如扁瓶、方瓶、異形瓶）；
◆ 采用了雙側剛性塑膠同步導向鏈條，自動保證瓶子對中性，對工人放瓶要求低，大大降低工人作業難度，單機生產；
◆ 配置彈壓式壓頂機構，保證產品輸送平穩，且有效消除瓶高的本身誤差；
◆ 配置兩重覆標機構，首次保證貼標精度，二次擠壓式覆標，有效消除氣泡和保證標簽頭尾處貼緊；
◆ 智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，避免浪費標簽和漏貼；
◆ 設備主要材料采用不銹鋼和高級鋁合金，符合GMP生產規范，整體結構牢固，美觀大方。
六、主要機構及電器配置

主要機構配置			主要電氣配置
機構名稱	數量	主要使用材料	電氣名稱	數量	型號規格
放卷機構	2套	鋁合金、亞克力	測標電眼	2套	德國西克WFS3-40N415
覆標機構	2套	海綿輪	PLC	1套	松下 Panasonic FP系列
牽引機構	2套	鋁合金、不銹鋼、包膠輥	牽引電機	2套	雷賽86步進電機
治具	1套	POM賽鋼	牽引電機驅動器	2套	雷賽步進驅動器
導標機構	10套	不銹鋼、鋁合金	滾動電機	1套	雷賽步進電機
剝標機構	2套	不銹鋼	滾動電機驅動器	1套	雷賽驅動器
收卷機構	2套	賽鋼、不銹鋼、亞克力	氣缸	3套	星辰氣缸
電箱	1套	不銹鋼	觸摸屏	1套	Samkoon 7寸彩色觸摸屏
貼標頭	2套	鋁合金、不繡鋼	開關電源	1套	明緯
調整座	2套	鋁合金、不繡鋼
